深安2.4G RFID发射头安装方法

 2.4G RFID发射头简介及安装方法

2.4G RFID发射头相当于RFID标签,安装到学校的门口,当智能学生卡通过校门时智能学生卡会读取发射头的ID信息,根据读到发射头ID的先后顺序进行方向识别。


1)电缆说明

发射头使用标准RJ45以太网接口,集成PoE电源,4,5Pin为12V电源正极,7,8Pin12V电源负极。此设备供电、配置参数均使用直通线(网线的两端均按T568B 接法)。
注:正常使用时只需要将发射头RJ45接口使用直通线与电源适配器的P+D/OUT接口相连直即可。


2)安装方法

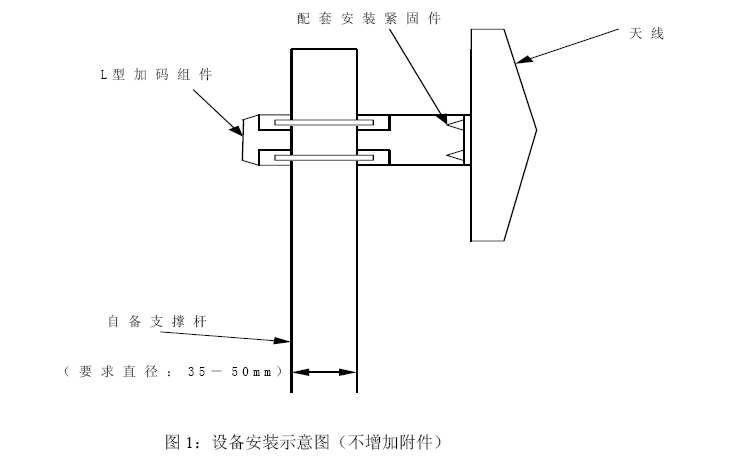

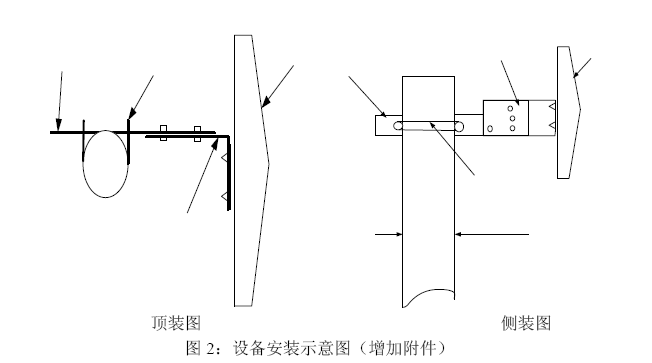

安装请参考以下示意图。

 深安2.4G RFID发射头安装方法
深安2.4G RFID发射头安装方法

 说明:
    固定在读写器上有4个螺母(带弹片、垫片);
    L型方向调节器(主要用来调节上下方向的);
    固定L型方向调节器的两个螺母(带弹片、垫片);
    抱杆夹板(客户自己配置);
    U型锣丝(带弹片、垫片)(客户自己配置)。
    天线配套安装紧固件L型加码组件自备支撑杆(要求直径:35-50mm)

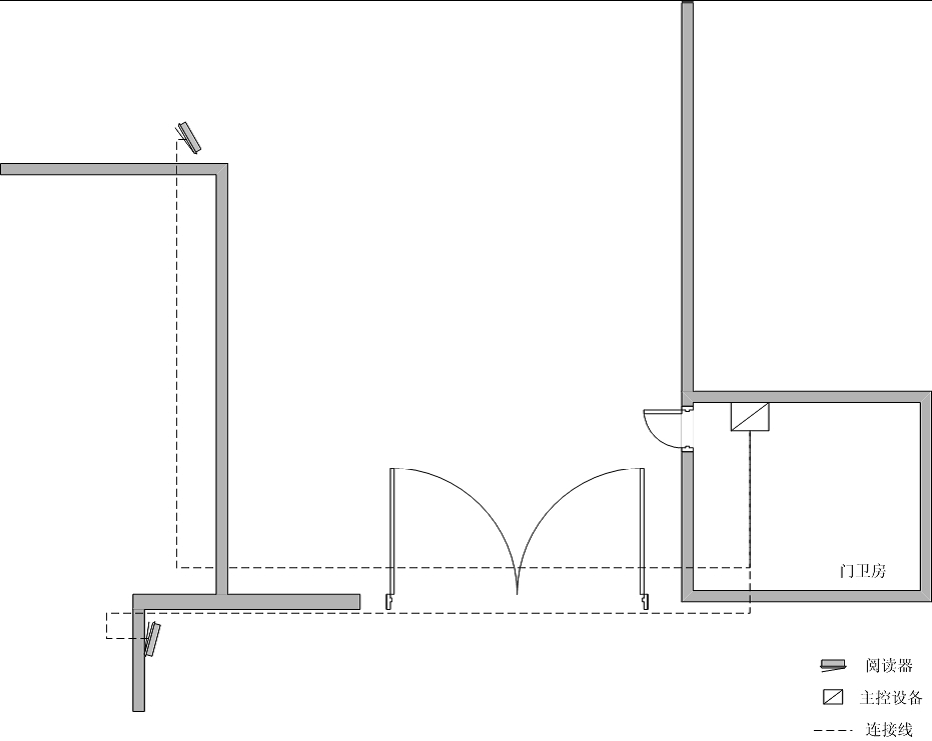

2.校门安装示意图

两个2.4G RFID发射头背靠背摆放,两2.4G RFID发射头之间距离尽量不小于3米,2.4G RFID发射头安装高度3至4米,对地有一个20˚C左右的倾斜。下图为某所学校的现场施工图,仅供参考。

深安2.4G RFID发射头安装方法

因各个校门大门环境都有差别,需根据实际环境做相应的调整,如2.4G RFID发射头角度、高度、2个进出2.4G RFID发射头之间的间距,做到2个2.4G RFID发射头交叠区域小,进出信号覆盖盲区少。

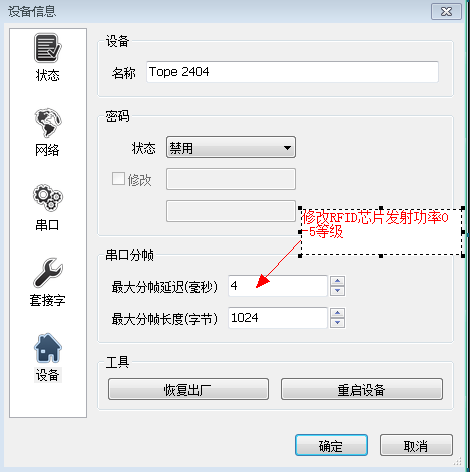

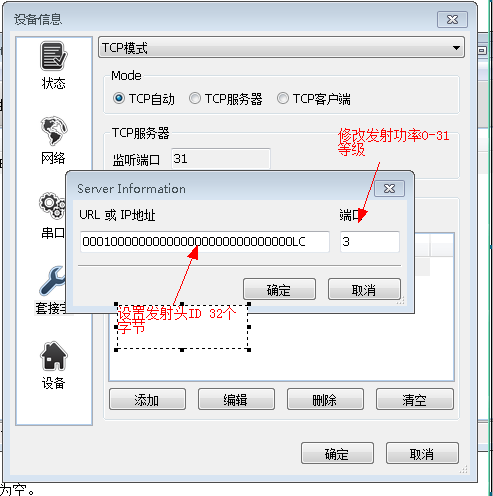

RFID发射头功率调:
 深安2.4G RFID发射头安装方法
RFID芯片功率等级:
0---12dBm
1---6dBm
2---4dBm
3--0dBm
4--4dBm
5--7dBm

深安2.4G RFID发射头安装方法
