报警系统与探测器接线方式图解

文章出处:本站原创 作者:佚名 发表时间:2017/9/27
有线防盗报警器因为稳定,价格实惠,所以受到一般工程商的信赖,对于一般不是专业的人员来说,似乎连接有线探测器和防盗报警主机有点困难,此文将详细介绍如何使用有线防区及有线探测器与报警系统之间的连接。

首先我们介绍一些基本知识:

线尾电阻(或者线末电阻)英文EOL Resistor: 线尾阻(EOL,End of Line)回路,电路特点是回路终端接入电阻,回路对地短路会触发电路接点动作,如在系统布防时,回路断线或短路均会触发报警。 学名称为线尾电阻,各个厂家的阻值不一样,安在各种探测器上,也就是线路的末端。用常闭量串接在电路中,用常开量并联在电路中,报警时,主机会检测到电阻值的改变,换句话说,只要探测器输出到主机的电阻不是2.2K左右,就会报警。任务是防破坏用,你剪断线或者短路也会报警。

报警主机中的末端电阻连接方法:

常闭回路(NC): 短路正常,断路报警。这种电路形成的缺点是:若有人对线路短路,该探头就失去作用。报警主机就无法识别是人为的短路。
常开回路(NO): 短路报警,断路正常。这种电路形成的缺点是:若有人对线路断路(剪断信号线),该探头失去作用。报警主机就无法识别是人为的段路。
线尾阻EOL:短路正常,断路报警。这种电路形成的优点是:若有人破环线路(短路回断路),报警主机都能报警。 短路报警,断路故障,阻值为.2.2K为正常。这种电路形式的优点是:对短路和断路作出不同的反应,特别是适合烟感探头和紧急按纽,如果是老鼠咬段或因帮东西而扯断,报警主机认为该回路故障。

报警主机AUX,Z-, Z+ 的含义:

不同于无线探测器使用电池供电, 通常有线探测器使用直流电压供电,报警主机的AUX为探测器电源输出端向有线探测器提供电源。通常报警主机AUX输出的电压值为DC12V,DC14V。
Z- 表示的是有线防区的负极,一般Z-接地(GND), Z+ 表示的是有线防区的正极,通常带有一定的电压。

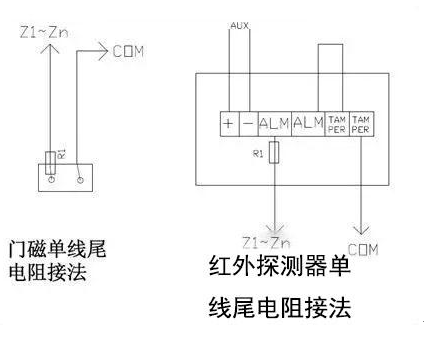

有线门磁红外的连接方法:

报警系统与探测器接线方式图解

多个有线探测器如何连接到一个有线防区呢?

其实如果你已经知道如何使用线尾电阻并且能连接一个探测器到一个有线防区, 那么把多个探测器连接到同一个有线防区就很容易, 最简单的办法就是把多个探测器进行串联,在最后的那个探测器上面连接线尾电阻, 这样就保证的整个连接有阻值:2.2K

多个有线探测器连接到一个有线防区:

报警系统与探测器接线方式图解
